مجتمع فولاد روهینا جنوب – فولادهای آلیاژی به دلیل برخورداری از ترکیب شیمیایی کنترل‌شده و خواص مکانیکی ویژه، در صنایع مهمی مانند خودروسازی، نفت و گاز، پتروشیمی، نیروگاه‌ها، ماشین‌سازی و ساخت تجهیزات صنعتی کاربرد گسترده‌ای دارند. در این صنایع، کیفیت فولاد تنها به ترکیب شیمیایی یا استحکام آن محدود نمی‌شود؛ بلکه وجود ترک‌های ریز، حفره‌های داخلی، ناپیوستگی‌های ساختاری و سایر عیوب احتمالی نیز می‌تواند عملکرد قطعه را تحت تأثیر قرار دهد. گاهی یک عیب کوچک که در مراحل اولیه قابل تشخیص نیست، در شرایط کاری مانند فشار بالا، بارگذاری مکرر، دمای زیاد یا سایش، به نقطه شروع شکست تبدیل می‌شود.
در چنین شرایطی، تست‌های غیرمخرب Non-Destructive Testing یا NDT نقش مهمی در ارزیابی کیفیت فولادهای آلیاژی ایفا می‌کنند. این آزمون‌ها امکان شناسایی بسیاری از عیوب سطحی و داخلی را بدون تخریب قطعه یا از بین بردن قابلیت استفاده از آن فراهم می‌سازند. استفاده صحیح از روش‌های NDT به تولیدکنندگان و مصرف‌کنندگان فولاد کمک می‌کند تا از کیفیت محصول اطمینان بیشتری داشته باشند، ریسک خرابی تجهیزات را کاهش دهند و تصمیم‌های دقیق‌تری درباره پذیرش، تعمیر یا رد قطعات بگیرند.
تست‌های غیرمخرب (NDT) چیست و چرا اهمیت دارد؟
آزمون‌های غیرمخرب مجموعه‌ای از روش‌های بازرسی و ارزیابی هستند که برای شناسایی ناپیوستگی‌ها، عیوب و برخی ویژگی‌های مواد، بدون ایجاد آسیب غیرقابل‌قبول در قطعه مورد استفاده قرار می‌گیرند. برخلاف آزمون‌های مخرب که برای تعیین برخی خواص مکانیکی، نمونه را تا مرحله تغییر شکل شدید یا شکست تحت آزمایش قرار می‌دهند، روش‌های NDT می‌توانند روی قطعات تولیدشده، محصولات نیمه ساخته و حتی تجهیزات در حال بهره برداری انجام شوند.
اهمیت این آزمون‌ها در فولادهای آلیاژی از آنجا ناشی می‌شود که عناصر آلیاژی مانند کروم، نیکل، مولیبدن، وانادیوم و منگنز با هدف بهبود خواصی نظیر استحکام، سختی، مقاومت به سایش، چقرمگی یا مقاومت به خوردگی به فولاد افزوده می‌شوند. بااین‌حال، وجود عناصر آلیاژی به‌تنهایی تضمین‌کننده کیفیت نهایی نیست. شرایط ذوب و ریخته‌گری، عملیات حرارتی، نورد، آهنگری، ماشین‌کاری و جوشکاری نیز می‌توانند بر شکل‌گیری یا آشکارشدن عیوب اثر بگذارند.
برای مثال، یک قطعه فولادی با استحکام بالا ممکن است در صورت وجود ترک سطحی یا داخلی، در برابر بارهای متناوب عملکرد مناسبی نداشته باشد. همچنین، یک میلگرد یا محصول فولادی صنعتی ممکن است از نظر ابعاد و ظاهر قابل‌قبول به نظر برسد، اما دارای ناپیوستگی داخلی باشد. روش‌های NDT به شناسایی چنین مشکلاتی کمک می‌کنند. البته هر روش محدودیت‌های خاص خود را دارد و هیچ آزمون واحدی قادر به شناسایی تمام انواع عیوب در همه شرایط نیست.
مهم‌ترین روش‌های تست غیرمخرب در ارزیابی فولادهای آلیاژی
انتخاب روش مناسب NDT به عواملی مانند نوع فولاد، شکل و ابعاد قطعه، محل احتمالی عیب، نوع فرآیند تولید، شرایط سطحی و الزامات استاندارد بستگی دارد. در ادامه، مهم‌ترین روش‌های مورد استفاده در ارزیابی فولادهای آلیاژی بررسی می‌شوند.

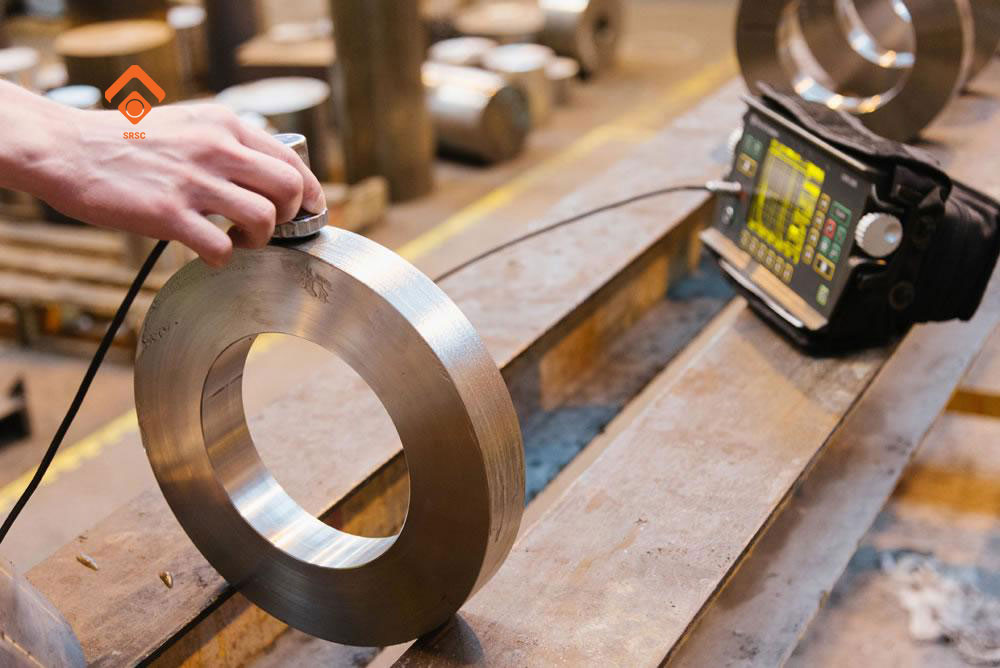

آزمون فراصوتی (UT)
آزمون فراصوتی (Ultrasonic Testing) یکی از روش‌های پرکاربرد برای شناسایی عیوب داخلی فولادهای آلیاژی است. در این روش، امواج صوتی با فرکانس بالا به داخل قطعه فرستاده می‌شوند و بازتاب آنها از مرزها، سطوح پشتی و ناپیوستگی‌های احتمالی بررسی می‌شود. تغییر در الگوی بازتاب امواج می‌تواند اطلاعاتی درباره وجود، موقعیت و در برخی شرایط اندازه تقریبی عیب ارائه دهد.
آزمون UT برای بررسی محصولاتی مانند شمش، قطعات آهنگری‌شده، محورهای فولادی، شفت‌ها، قطعات ضخیم و برخی محصولات نیمه ساخته مناسب است. از جمله عیوبی که با این روش قابل شناسایی هستند می‌توان به ترک‌های داخلی، حفره‌ها، برخی ناپیوستگی‌های ناشی از انجماد و عیوب مرتبط با فرآیند تولید اشاره کرد.
یکی از مزیت‌های مهم این روش، امکان بررسی حجم داخلی قطعه بدون نیاز به برش‌دادن آن است. بااین‌حال، کیفیت نتایج به مهارت اپراتور، تنظیم تجهیزات، نوع و فرکانس مبدل، هندسه قطعه و ساختار متالورژیکی فولاد بستگی دارد. در فولادهای دانه درشت یا ساختارهای ناهمگن، پراکندگی و تضعیف امواج ممکن است تفسیر نتایج را دشوارتر کند.
آزمون ذرات مغناطیسی (MT)
آزمون ذرات مغناطیسی (Magnetic Particle Testing) برای شناسایی ترک‌ها و ناپیوستگی‌های سطحی و نزدیک به سطح در مواد فرومغناطیس، از جمله بسیاری از فولادهای کربنی و آلیاژی به کار می‌رود. در این روش، قطعه مغناطیسی می‌شود و ذرات مغناطیسی ریز، به صورت خشک یا معلق در مایع، روی سطح آن قرار می‌گیرند. اگر ناپیوستگی مناسبی وجود داشته باشد، میدان مغناطیسی در آن ناحیه دچار نشتی می‌شود و ذرات در محل تجمع می‌کنند.
این تجمع، نشانه‌ای قابل مشاهده از محل احتمالی عیب ایجاد می‌کند. آزمون MT برای بررسی ترک‌های سطحی ناشی از عملیات حرارتی، سنگ‌زنی، ماشین‌کاری، آهنگری و جوشکاری کاربرد دارد.
مزیت این روش، سرعت مناسب و حساسیت خوب آن نسبت به ترک‌های سطحی است. بااین‌حال، MT برای مواد غیر مغناطیسی مناسب نیست و برای دستیابی به نتایج قابل‌اعتماد، جهت میدان مغناطیسی باید با جهت احتمالی ترک تناسب داشته باشد. در صورت نیاز به بررسی ترک‌هایی با جهت‌های مختلف، ممکن است مغناطیس دهی در چند جهت ضروری باشد.

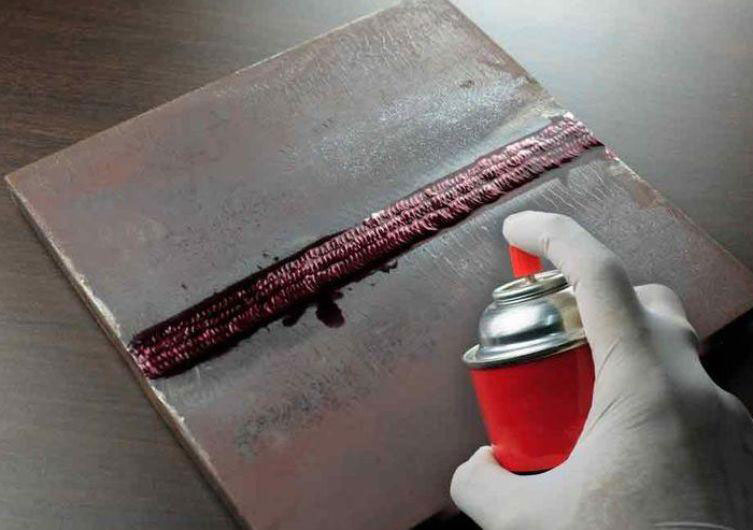

آزمون مایعات نافذ (PT)
آزمون مایعات نافذ (Liquid Penetrant Testing) روشی برای شناسایی عیوب باز به سطح است. در این روش، مایع نافذ روی سطح تمیز قطعه اعمال می‌شود و از طریق خاصیت مویینگی به داخل ترک‌ها و ناپیوستگی‌های باز به سطح نفوذ می‌کند. پس از سپری‌شدن زمان نفوذ و پاک‌کردن مایع اضافی، ماده ظهور روی سطح قرار می‌گیرد تا مایع باقی‌مانده در عیب به بیرون کشیده شود و نشانه آن قابل مشاهده باشد.
این روش برای بررسی ترک‌های سطحی در قطعات فولادی، از جمله برخی فولادهای آلیاژی، مناسب است. همچنین در مواردی که قطعه خاصیت مغناطیسی مناسبی ندارد، می‌توان از PT استفاده کرد.
مهم‌ترین محدودیت آزمون مایعات نافذ آن است که فقط عیوب باز به سطح را آشکار می‌کند و قادر به شناسایی مستقیم عیوب داخلی نیست. علاوه بر این، آلودگی سطح، زبری زیاد، پوشش‌های رنگی و باقی‌ماندن مواد در منافذ سطحی می‌توانند بر نتیجه تأثیر بگذارند. بنابراین، آماده سازی صحیح سطح و رعایت زمان بندی مراحل آزمون اهمیت زیادی دارد.
آزمون رادیوگرافی (RT)
آزمون رادیوگرافی (Radiographic Testing) با استفاده از پرتوهای ایکس یا گاما، امکان بررسی ساختار داخلی قطعات فولادی را فراهم می‌کند. در این روش، پرتو از قطعه عبور می‌کند و بر اساس میزان جذب آن در بخش‌های مختلف، تصویری از تفاوت‌های چگالی یا ضخامت مؤثر ایجاد می‌شود. ناپیوستگی‌هایی مانند تخلخل، حفره‌ها و برخی عیوب حجمی ممکن است در تصویر رادیوگرافی قابل مشاهده باشند.
این روش به‌ویژه در بازرسی اتصالات جوشی، لوله‌ها و برخی قطعات صنعتی کاربرد دارد. در مقایسه با آزمون فراصوتی، رادیوگرافی می‌تواند تصویری قابل ثبت از ناحیه بررسی‌شده ارائه دهد؛ اما حساسیت آن به جهت قرارگیری عیب وابسته است و ترک‌های باریک ممکن است در صورت نامناسب بودن زاویه تابش به خوبی دیده نشوند.
مهم‌ترین محدودیت RT، الزامات ایمنی مرتبط با پرتوهای یون‌ساز است. اجرای آن به تجهیزات مناسب، محدوده ایمن، نیروی آموزش‌دیده و رعایت مقررات حفاظت در برابر پرتو نیاز دارد. همچنین، هزینه و زمان اجرای آزمون ممکن است نسبت به برخی روش‌های دیگر بیشتر باشد.

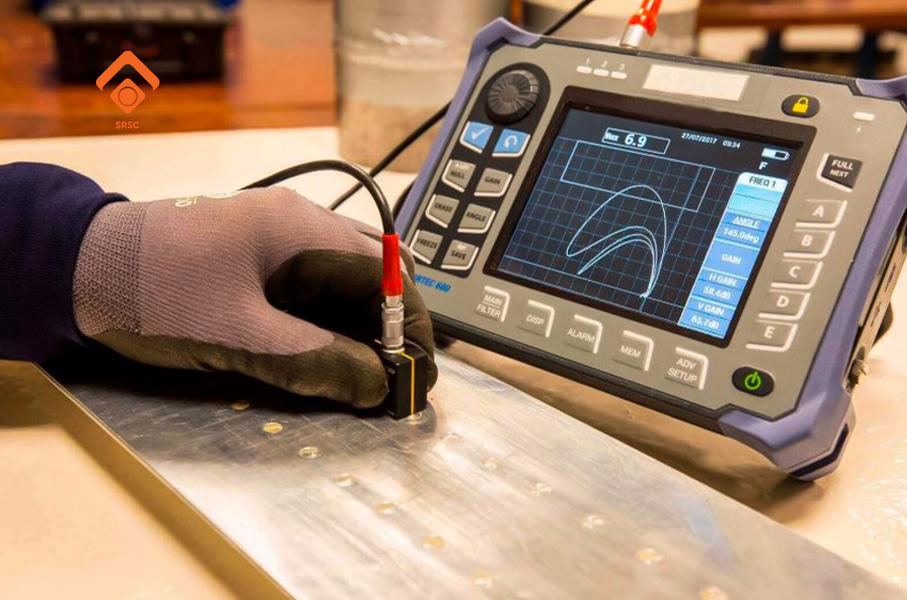

آزمون جریان گردابی (ET)
آزمون جریان گردابی (Eddy Current Testing) بر پایه القای الکترو مغناطیسی انجام می‌شود. در این روش، یک سیم پیچ جریان متناوب میدان مغناطیسی ایجاد می‌کند و این میدان در ماده رسانا جریان‌های الکتریکی گردابی به وجود می‌آورد. وجود ترک، تغییر در رسانایی الکتریکی، تفاوت‌های ساختاری یا تغییر فاصله حسگر از سطح می‌تواند الگوی این جریان‌ها را تغییر دهد.
ET برای شناسایی برخی ترک‌های سطحی و نزدیک به سطح در مواد رسانا، از جمله فولادهای آلیاژی، کاربرد دارد. این روش در بازرسی لوله‌ها، قطعات ماشین‌کاری‌شده و برخی محصولات صنعتی مورد استفاده قرار می‌گیرد و در شرایط مناسب می‌تواند سرعت بالایی داشته باشد.
از مزایای آن می‌توان به امکان انجام آزمون بدون تماس مستقیم در بسیاری از کاربردها و قابلیت خودکارسازی اشاره کرد. در مقابل، عمق نفوذ جریان‌های گردابی محدود است و نتایج به رسانایی الکتریکی، نفوذ پذیری مغناطیسی، هندسه قطعه و فاصله حسگر از سطح وابستگی دارند. به همین دلیل، تنظیم و کالیبراسیون متناسب با نوع فولاد و کاربرد مورد نظر ضروری است.
آزمون بازرسی چشمی (VT)
بازرسی چشمی (Visual Testing) یکی از ساده‌ترین و درعین حال مهم‌ترین مراحل کنترل کیفیت است. در این روش، سطح قطعه با چشم غیر مسلح یا ابزارهای کمکی مانند ذره‌بین، دوربین‌های بازرسی و تجهیزات اندازه‌گیری بررسی می‌شود. هدف، شناسایی نشانه‌هایی مانند ترک‌های قابل مشاهده، خوردگی، خراش، عیوب ظاهری، تغییر شکل و برخی ناهماهنگی‌های سطحی است.
در ارزیابی فولادهای آلیاژی، بازرسی چشمی معمولاً در مراحل مختلف تولید (پس از عملیات حرارتی) هنگام تحویل محصول و در زمان بررسی قطعات در حال بهره برداری انجام می‌شود. این روش هزینه نسبتاً پایینی دارد و می‌تواند عیوب آشکار را پیش از اجرای آزمون‌های پیچیده‌تر مشخص کند.
البته VT قادر به شناسایی مستقیم عیوب پنهان در عمق قطعه نیست. همچنین، نتیجه آن به شرایط نورپردازی، تمیزی سطح، دسترسی به محل بازرسی و صلاحیت بازرس بستگی دارد. ازاین‌رو، بازرسی چشمی اغلب به‌عنوان نخستین مرحله از یک برنامه جامع آزمون‌های غیرمخرب استفاده می‌شود.
مقایسه روش‌های مختلف NDT در ارزیابی فولادهای آلیاژی

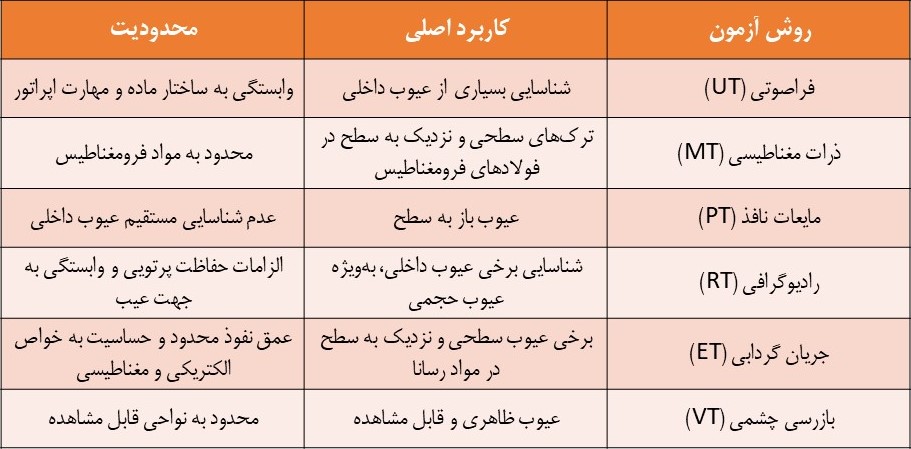

هر روش غیرمخرب برای شناسایی گروه مشخصی از عیوب مناسب است. جدول زیر، کاربرد عمومی این روش‌ها را نشان می‌دهد.
نکته مهم این است که هیچ‌یک از این روش‌ها به‌تنهایی تضمین‌کننده نبود تمام عیوب نیستند. برای مثال، ممکن است آزمون MT ترک سطحی مناسبی را آشکار کند، درحالی‌که برای بررسی حجم داخلی همان قطعه، استفاده از UT ضرورت داشته باشد. بنابراین، انتخاب روش یا ترکیبی از روش‌ها باید بر اساس نوع محصول، ریسک کاربرد و معیارهای پذیرش تعیین شود.
نقش تست‌های غیرمخرب در مراحل تولید فولاد آلیاژی
آزمون‌های غیرمخرب می‌توانند در چندین مرحله از زنجیره تولید و مصرف فولاد مورد استفاده قرار گیرند. در مراحل اولیه، بررسی شمش‌ها و قطعات نیمه ساخته به شناسایی برخی ناپیوستگی‌های ناشی از ریخته‌گری کمک می‌کند. در مرحله نورد یا آهنگری، بازرسی می‌تواند برای بررسی ترک‌ها و عیوب احتمالی مرتبط با شکل‌دهی به کار رود.
پس از عملیات حرارتی نیز استفاده از روش‌های مناسب NDT اهمیت دارد؛ زیرا گرم‌کردن و سردکردن نامناسب، تنش‌های پسماند یا شرایط نامطلوب فرآیند می‌توانند زمینه ایجاد ترک را فراهم کنند. در قطعات ماشین‌کاری شده و محصولات نهایی، آزمون‌های غیرمخرب به ارزیابی کیفیت پیش از تحویل کمک می‌کنند. همچنین، در تجهیزات صنعتی در حال بهره‌برداری، بازرسی دوره‌ای می‌تواند برای شناسایی ترک‌های در حال رشد یا آسیب‌های ناشی از خستگی و خوردگی به کار رود.
برای نمونه، در یک شفت فولادی آلیاژی که تحت بارهای متناوب کار می‌کند، ممکن است بازرسی سطحی برای یافتن ترک‌های ناشی از خستگی و آزمون فراصوتی برای بررسی برخی ناپیوستگی‌های داخلی انتخاب شود. در مقابل، برای بررسی یک اتصال جوشی، بسته به هندسه، ضخامت و استاندارد حاکم، ممکن است RT یا UT همراه با روش‌های سطحی مناسب‌تر باشد.
ارتباط NDT با استانداردهای کیفیت فولاد آلیاژی
اجرای آزمون غیرمخرب زمانی بیشترین ارزش را دارد که بر اساس روش اجرایی مشخص، تجهیزات کالیبره شده، نیروی دارای صلاحیت و معیارهای پذیرش تعریف شده انجام شود. استانداردهای بین‌المللی چارچوبی برای اجرای آزمون، ارزیابی نشانه‌ها و مستند سازی نتایج فراهم می‌کنند.
برای مثال، استانداردهای مجموعه ISO 16810 به اصول عمومی آزمون فراصوتی، ISO 9934 به آزمون ذرات مغناطیسی، ISO 3452 به آزمون مایعات نافذ و ISO 17636 به آزمون رادیوگرافی اتصالات جوشی مربوط هستند. استانداردهای مرتبط با صلاحیت و گواهی نامه کارکنان آزمون غیرمخرب نیز در مجموعه ISO 9712 ارائه شده‌اند.
بااین‌حال، باید میان «استاندارد اجرای آزمون» و «معیار پذیرش محصول» تفاوت قائل شد. مشاهده یک نشانه در آزمون لزوماً به معنای مردود بودن قطعه نیست. تصمیم نهایی باید بر اساس استاندارد محصول، مشخصات فنی قرارداد، سطح کیفی موردنیاز و حدود مجاز عیوب اتخاذ شود. همچنین، دریافت گواهی انجام NDT به‌تنهایی جایگزین آزمون‌های تعیین ترکیب شیمیایی، سختی، کشش، ضربه یا بررسی‌های متالورژیکی موردنیاز نیست.
چالش‌های اجرای تست‌های غیرمخرب در فولادهای آلیاژی
با وجود مزایای فراوان، اجرای آزمون‌های غیرمخرب در فولادهای آلیاژی با چالش‌هایی همراه است. یکی از مهم‌ترین موارد، تفاوت رفتار مواد بر اساس ترکیب شیمیایی و ساختار متالورژیکی آنهاست. برای مثال، تغییر در اندازه دانه‌ها، عملیات حرارتی و نفوذ پذیری مغناطیسی می‌تواند بر نتایج برخی روش‌های آزمون تأثیر بگذارد.
از سوی دیگر، شکل هندسی قطعات، زبری سطح، وجود پوشش‌ها و دسترسی محدود به محل بازرسی ممکن است تشخیص عیب را دشوار کند. تفسیر نادرست نشانه‌ها نیز می‌تواند به رد غیر ضروری قطعات سالم یا پذیرش قطعات معیوب منجر شود. به همین دلیل، انتخاب روش آزمون باید با مشارکت متخصصان کنترل کیفیت، مهندسی مواد و تولید انجام شود.
استفاده از تجهیزات دیجیتال، سامانه‌های ثبت خودکار داده‌ها و تکنیک‌های پیشرفته فراصوتی مانند آرایه فازی (PAUT) و روش پراش زمان پرواز (TOFD) می‌تواند در برخی کاربردها، اطلاعات دقیق‌تری از موقعیت و ابعاد عیوب فراهم کند. البته قابلیت استفاده از هر تکنیک به نوع قطعه، شرایط بازرسی و الزامات استاندارد بستگی دارد.
چگونه برنامه مؤثر NDT در کارخانه طراحی کنیم؟
برای دستیابی به نتایج قابل‌اعتماد، بهتر است آزمون‌های غیرمخرب بخشی از نظام جامع کنترل کیفیت کارخانه باشند، نه اقدامی مقطعی که تنها پیش از تحویل محصول انجام می‌شود. طراحی چنین برنامه‌ای را می‌توان در چند مرحله پیش برد:
- تعیین الزامات محصول: نوع فولاد آلیاژی، کاربرد نهایی، شرایط کاری و استانداردهای مربوط مشخص شوند.
- شناسایی ریسک‌ها: بر اساس فرآیند تولید، عیوب محتمل مانند ترک، تخلخل یا ناپیوستگی‌های داخلی شناسایی شوند.
- انتخاب روش مناسب: روش آزمون با توجه به نوع عیب، محل احتمالی آن، هندسه قطعه و حساسیت مورد نیاز تعیین شود.
- اجرای آزمون و ارزیابی نتایج: بازرسی توسط افراد دارای صلاحیت و با استفاده از تجهیزات مناسب و کالیبره شده انجام گیرد.
- مستندسازی و اقدامات اصلاحی: نتایج، محل نشانه‌ها، تصمیم پذیرش یا رد و اقدامات اصلاحی ثبت شوند تا امکان ردیابی کیفیت محصول فراهم باشد.
در این فرآیند، همکاری واحدهای تولید، کنترل کیفیت، آزمایشگاه و نگهداری و تعمیرات اهمیت ویژه‌ای دارد. تحلیل نتایج آزمون‌ها در طول زمان نیز می‌تواند به شناسایی الگوهای تکرارشونده عیوب و اصلاح فرآیندهای تولید کمک کند.
NDT ابزاری برای افزایش اطمینان از کیفیت فولاد آلیاژی
تست‌های غیرمخرب یکی از ابزارهای مهم ارزیابی کیفیت فولادهای آلیاژی هستند که امکان شناسایی بسیاری از عیوب سطحی و داخلی را بدون تخریب قطعه فراهم می‌کنند. روش‌هایی مانند فراصوتی، ذرات مغناطیسی، مایعات نافذ، رادیوگرافی، جریان گردابی و بازرسی چشمی، هرکدام قابلیت‌ها و محدودیت‌های خاص خود را دارند و انتخاب صحیح آنها به ویژگی‌های ماده و الزامات کاربرد نهایی وابسته است.
به‌کارگیری اصولی این آزمون‌ها می‌تواند احتمال خرابی قطعات، هزینه‌های ناشی از توقف تولید و ریسک‌های ایمنی را کاهش دهد و به افزایش قابلیت اطمینان محصولات صنعتی کمک کند. با این حال، دستیابی به نتایج معتبر مستلزم انتخاب روش مناسب، رعایت استانداردهای مربوط، استفاده از نیروی متخصص و تفسیر صحیح نتایج است.
در صنعت فولاد آلیاژی، کیفیت واقعی زمانی قابل ارزیابی است که ترکیب شیمیایی، خواص مکانیکی، ساختار متالورژیکی و سلامت قطعه در کنار یکدیگر بررسی شوند. از این منظر، آزمون‌های غیرمخرب مکمل سایر روش‌های کنترل کیفیت هستند و نقش مهمی در تولید فولادهای قابل‌اعتماد برای صنایع حساس و پیشرفته ایفا می‌کنند.
منابع:
- مرجع اصول عمومی آزمون فراصوتی برای بررسی محصولات صنعتی و شناسایی ناپیوستگی‌ها
- American Society for Nondestructive Testing — روش‌های آزمون غیرمخرب
- ISO 19.100 — استانداردهای آزمون‌های غیرمخرب
- ASNT — معرفی آزمون‌های غیرمخرب و اهمیت آنها
- ASNT — استانداردها و الزامات صلاحیت متخصصان NDT
