مجتمع فولاد روهینا جنوب – اگر در صنعت ساختمان، فولاد یا پروژه‌های عمرانی فعالیت داشته باشید، احتمالاً بارها نام جدول اشتال میلگرد را شنیده‌اید. این جدول یکی از مهم‌ترین مراجع مهندسی برای انتخاب، محاسبه و کنترل مشخصات میلگرد محسوب می‌شود و تقریباً تمام مهندسان سازه، طراحان، پیمانکاران، مجریان و کارشناسان فروش فولاد از آن استفاده می‌کنند.

اطلاعاتی مانند وزن میلگرد، سطح مقطع، قطر اسمی و مشخصات هندسی که در جدول اشتال ارائه می‌شود، نقش بسیار مهمی در برآورد هزینه پروژه، طراحی سازه، کنترل کیفیت و حتی قیمت ‌گذاری میلگرد دارد.

در این مقاله به طور کامل بررسی می‌کنیم که جدول اشتال میلگرد چیست، چه اطلاعاتی در اختیار ما قرار می‌دهد، چگونه از آن استفاده کنیم و چرا آشنایی با آن برای هر فعال صنعت فولاد ضروری است.



جدول اشتال میلگرد چیست؟

جدول اشتال (Stahl Table) مجموعه‌ای از اطلاعات فنی و مهندسی درباره مقاطع فولادی است که نخستین بار بر اساس استانداردهای مهندسی آلمان تدوین شد. این جدول مشخصات انواع مقاطع فولادی از جمله تیرآهن، میلگرد، نبشی، ناودانی، تسمه، ورق و پروفیل را ارائه می‌دهد. در بخش مربوط به میلگرد، اطلاعاتی مانند قطر اسمی، سطح مقطع، محیط میلگرد، وزن هر متر، وزن شاخه 12 متری و مشخصات هندسی، در اختیار کاربران قرار می‌گیرد.

امروزه اگرچه استانداردهای بین‌المللی مختلفی مانند  ASTM، DIN، ISO و استاندارد ملی ایران نیز مورد استفاده قرار می‌گیرند، اما اصطلاح «جدول اشتال» همچنان به عنوان رایج‌ترین مرجع محاسباتی در صنعت فولاد شناخته می‌شود.



چرا جدول اشتال اهمیت دارد؟

در بسیاری از پروژه‌های ساختمانی، مقدار میلگرد مصرفی به صدها یا حتی هزاران تن می‌رسد. کوچک‌ترین خطا در محاسبه وزن میلگرد می‌تواند هزینه‌های قابل توجهی ایجاد کند. به همین دلیل مهندسان از جدول اشتال برای موارد زیر استفاده می‌کنند:

  • برآورد مقدار میلگرد موردنیاز
  • کنترل وزن واقعی محصول
  • محاسبه قیمت خرید
  • طراحی سازه
  • تهیه صورت‌وضعیت پروژه
  • مدیریت انبار
  • کنترل کیفیت محصولات تولیدی

به بیان ساده، جدول اشتال زبان مشترک مهندسان عمران، سازه و صنعت فولاد است.



اطلاعات موجود در جدول اشتال میلگرد

جدول اشتال تنها یک جدول وزن نیست، بلکه مجموعه‌ای از اطلاعات مهندسی را در اختیار کاربران قرار می‌دهد. مهم‌ترین اطلاعات عبارت‌اند از:

  1. قطر اسمی میلگرد: قطر میلگرد معمولاً بین ۸ تا ۴۰ میلی‌متر است و بر اساس همین عدد شناخته می‌شود.
  2. سطح مقطع: سطح مقطع میلگرد یکی از پارامترهای اصلی در طراحی سازه است و در محاسبات مقاومت کششی کاربرد دارد.
  3. وزن هر متر میلگرد: این مهم‌ترین بخش جدول اشتال است که تقریباً تمام فعالان بازار فولاد از آن استفاده می‌کنند.
  4. وزن شاخه استاندارد: در ایران بیشتر میلگردها به صورت شاخه‌های ۱۲ متری تولید می‌شوند. جدول اشتال وزن هر شاخه را نیز مشخص می‌کند.

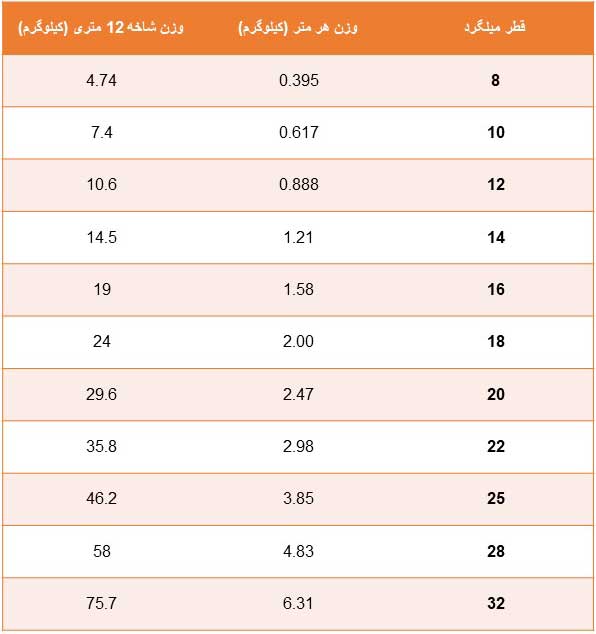

جدول وزن میلگرد بر اساس جدول اشتال

جدول اشتال

این مقادیر بر اساس چگالی استاندارد فولاد محاسبه شده‌اند و ممکن است وزن واقعی محصولات کارخانه‌های مختلف اختلاف اندکی با این اعداد داشته باشد.



فرمول محاسبه وزن میلگرد

اگر جدول اشتال در دسترس نباشد، وزن میلگرد از رابطه زیر محاسبه می‌شود:

وزن (کیلوگرم) = (قطر × قطر × طول) ÷ ۱۶۲

به عنوان مثال:

وزن میلگرد ۲۰ با طول ۱۲ متر:

20 × 20 × 12 ÷ 162

که نتیجه آن تقریباً 29.6 کیلوگرم خواهد بود و این مقدار با جدول اشتال مطابقت دارد.



کاربردهای جدول اشتال میلگرد

  1. طراحی سازه‌های بتنی: مهندسان محاسب برای تعیین تعداد و قطر میلگردهای موردنیاز از اطلاعات جدول اشتال استفاده می‌کنند.
  2. برآورد هزینه پروژه: از آنجا که میلگرد بر اساس وزن معامله می‌شود، دانستن وزن دقیق باعث برآورد صحیح هزینه خرید خواهد شد.
  3. کنترل کیفیت: یکی از ساده‌ترین روش‌های بررسی کیفیت میلگرد، مقایسه وزن واقعی آن با جدول اشتال است. اختلاف بیش از حد مجاز می‌تواند نشانه عدم انطباق محصول با استاندارد باشد.
  4. کنترل موجودی انبار: مدیران انبار با استفاده از وزن استاندارد میلگرد می‌توانند موجودی کالا را سریع‌تر محاسبه کنند.
  5. محاسبه بار حمل: شرکت‌های حمل ‌و نقل نیز از جدول اشتال برای تعیین وزن بار استفاده می‌کنند.



تفاوت جدول اشتال و جدول وزن کارخانه

یکی از سوالات متداول خریداران این است که چرا وزن میلگرد کارخانه‌ها دقیقاً با جدول اشتال یکسان نیست؟ پاسخ در تلرانس تولید نهفته است. استانداردهای تولید اجازه می‌دهند وزن میلگرد در محدوده مشخصی کمتر یا بیشتر از مقدار اسمی باشد. بنابراین:

  • جدول اشتال یک مرجع مهندسی است.
  • جدول کارخانه وزن واقعی محصول تولیدی را نشان می‌دهد.

اگر اختلاف وزن در محدوده استاندارد باشد، محصول همچنان استاندارد محسوب می‌شود.



آیا وزن بیشتر همیشه بهتر است؟

خیر. برخی تصور می‌کنند هرچه میلگرد سنگین‌تر باشد کیفیت آن بهتر است؛ در حالی که این برداشت همیشه صحیح نیست. آنچه اهمیت دارد:

  • رعایت استاندارد تولید
  • خواص مکانیکی
  • ترکیب شیمیایی
  • استحکام تسلیم
  • مقاومت کششی
  • کیفیت فرآیند نورد

اگر میلگرد خارج از تلرانس استاندارد تولید شده باشد، حتی وزن بیشتر نیز مزیت محسوب نمی‌شود.



نقش جدول اشتال در خرید میلگرد

خریداران حرفه‌ای پیش از ثبت سفارش، معمولاً موارد زیر را بررسی می‌کنند:

  • وزن استاندارد
  • آنالیز شیمیایی
  • خواص مکانیکی
  • استاندارد تولید
  • گواهینامه کیفیت
  • نام کارخانه تولیدکننده

جدول اشتال اولین مرجع برای کنترل این اطلاعات است.



جدول اشتال و قیمت میلگرد چه ارتباطی دارند؟

از آنجا که قیمت میلگرد معمولاً بر اساس هر کیلوگرم اعلام می‌شود، وزن واقعی تأثیر مستقیمی بر قیمت نهایی سفارش دارد. به عنوان مثال، اگر پروژه‌ای به ۵۰۰ شاخه میلگرد ۲۰ نیاز داشته باشد، تنها اختلاف چند صد گرم در وزن هر شاخه می‌تواند در مجموع چند صد کیلوگرم اختلاف ایجاد کند و هزینه خرید را به میزان قابل توجهی تغییر دهد. به همین دلیل استفاده از جدول اشتال در معاملات فولادی اهمیت زیادی دارد.



ویژگی‌های یک میلگرد استاندارد

یک میلگرد استاندارد باید دارای ویژگی‌های زیر باشد:

  1. تولید مطابق استاندارد ملی یا بین‌المللی
  2. وزن در محدوده تلرانس مجاز
  3. ترکیب شیمیایی کنترل‌شده
  4. خواص مکانیکی مناسب
  5. یکنواختی ابعاد
  6. کیفیت مناسب سطح
  7. قابلیت جوشکاری یا عملیات حرارتی (در صورت نیاز)



کیفیت میلگرد در مجتمع فولاد روهینا جنوب

در مجتمع فولاد روهینا جنوب، تولید میلگردهای آلیاژی و صنعتی بر پایه استانداردهای معتبر بین‌المللی و با بهره‌گیری از تجهیزات پیشرفته انجام می‌شود. تمامی محصولات پیش از عرضه، از نظر ابعاد، وزن، ترکیب شیمیایی و خواص مکانیکی تحت کنترل‌های دقیق آزمایشگاهی قرار می‌گیرند تا با الزامات صنایع مختلف از جمله خودروسازی، نفت و گاز، ماشین‌سازی و پروژه‌های صنعتی مطابقت داشته باشند.

دریافت گواهینامه‌های معتبر کیفیت و استقرار سیستم‌های کنترل فرآیند، نشان‌دهنده تعهد این مجموعه به تولید محصولات باکیفیت و قابل اعتماد است. انتخاب میلگرد استاندارد از تولیدکننده‌ای معتبر، علاوه بر افزایش ایمنی سازه، موجب کاهش هزینه‌های نگهداری و افزایش عمر مفید پروژه خواهد شد.



در پایان:

جدول اشتال میلگرد یکی از کاربردی‌ترین ابزارهای مهندسی در صنعت ساختمان و فولاد است. این جدول با ارائه اطلاعات دقیق درباره وزن، سطح مقطع و ابعاد میلگرد، امکان طراحی صحیح سازه، کنترل کیفیت، برآورد هزینه و مدیریت خرید را فراهم می‌کند.

برای مهندسان، پیمانکاران و خریداران حرفه‌ای، آشنایی با جدول اشتال تنها یک مزیت نیست، بلکه یک ضرورت است. در کنار این موضوع، انتخاب میلگرد از تولیدکنندگان معتبر و دارای سیستم کنترل کیفیت، تضمین‌کننده عملکرد مناسب سازه در بلندمدت خواهد بود.

پرسش‌های متداول (FAQ)

  • جدول اشتال میلگرد چیست؟ جدول اشتال مرجعی مهندسی است که مشخصات فنی و ابعادی میلگرد مانند وزن، قطر و سطح مقطع را ارائه می‌دهد.
  • چگونه وزن میلگرد را محاسبه کنیم؟ با استفاده از فرمول (قطر² × طول) ÷ ۱۶۲ یا مراجعه به جدول اشتال می‌توان وزن تقریبی میلگرد را محاسبه کرد.
  • آیا وزن تمام میلگردها دقیقاً مطابق جدول اشتال است؟ خیر. وزن واقعی ممکن است با توجه به تلرانس‌های مجاز استاندارد، اندکی با مقادیر جدول اشتال تفاوت داشته باشد.
  • چرا جدول اشتال در خرید میلگرد اهمیت دارد؟ این جدول امکان کنترل وزن، برآورد هزینه، مقایسه محصولات و اطمینان از انطباق محصول با استانداردهای فنی را فراهم می‌کند.



منابع:

DIN 488 – Steel Reinforcing Bars for Concrete

ISO 6935-2 – Steel for the Reinforcement of Concrete

DIN EN ISO 15630-1 – Test Methods for Reinforcing Steel

Stahl – Tabellenbuch für Auswahl und Anwendung (Steel Tables Handbook), Beuth Verlag
